Voltase Pinout Power Supply ATX 24 pin ke Motherboard

Power Supply mengubah daya arus bolak-balik (AC) menjadi arus searah (DC) yang dikendalikan tegangan rendah. Beberapa perangkat Power Supply menyertakan pilihan tegangan input manual, sementara yang lain secara otomatis menyesuaikan.

Power Supply mengubah tegangan dari saluran listrik ke tingkat tegangan yang lebih rendah untuk digunakan oleh komponen internal komputer. Komponen internal ini memiliki kebutuhan tegangan yang bervariasi, yang harus dipenuhi oleh sumber listrik. Daya disuplai ke semua bagian komputer melalui berbagai koneksi.

Koneksi 24-pin dibuat sebagai bagian dari spesifikasi Advanced Technology Extended (ATX) v2.2. Power Supply 24-pin menyediakan saluran ekstra 3,3-volt, 5 volt, dan 12 volt, serta ground tambahan untuk menyediakan daya ke komponen seperti CPU, memori, dan kartu response.

Koneksi 24-pin diperlukan untuk Power Supply apa pun yang sesuai dengan ATX versi 2.2 atau lebih tinggi. Bahkan pada komputer dengan Power Supply 24-pin, koneksi tambahan mungkin diperlukan untuk komponen yang membutuhkan daya. Biasanya, hard disk dan drive optik memerlukan antarmuka mereka sendiri. Kartu grafis sering menarik daya dari motherboard serta koneksi terpisah.

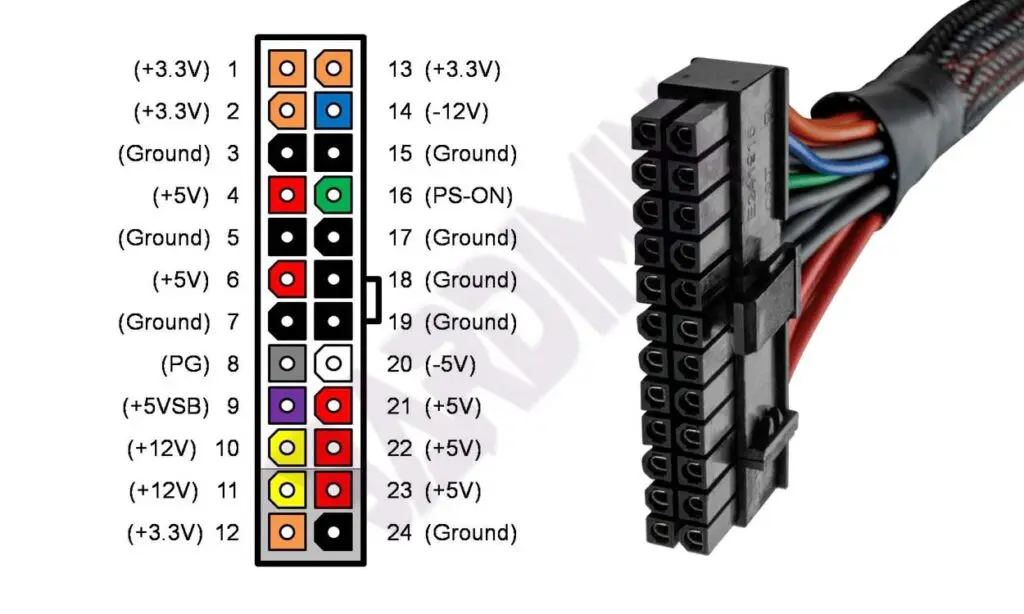

Referensi Pinout Konektor Daya ATX 24 pin (ATX versi 2.2)
