RJ45-Stecker Guide: Pinbelegung, Kabeltypen & Anwendungen

Der RJ45-Stecker ist das Herzstück moderner kabelgebundener Ethernet-Konnektivität. Dieser Artikel bietet eine umfassende Aufschlüsselung seiner Definition, der T568A- und T568B-Pinbelegungsstandards, der grundlegenden Unterschiede zwischen Durchgangs- und Crossover-Kabeln sowie ihrer Relevanz für den Aufbau zuverlässiger LAN-Netzwerke für professionelle, technische und Gaming-Anforderungen.

In der Welt der Computernetzwerke hat sich der RJ45 zum De-facto-Standard für Ethernet-Kabelstecker entwickelt. RJ steht für Registered Jack (Registrierter Buchsenstecker). Dieser kleine Stecker spielt eine entscheidende Rolle bei der Verbindung von Geräten wie Computern, Routern, Switches und anderen Netzwerkgeräten innerhalb eines Local Area Network (LAN).

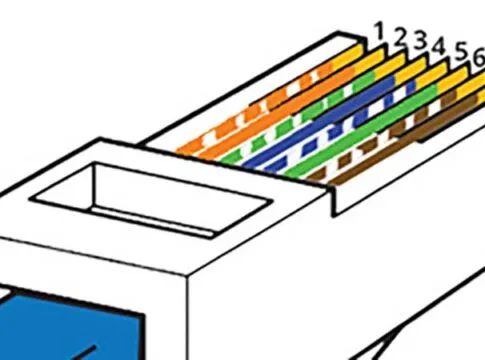

Der RJ45-Stecker wird typischerweise an den Enden von Twisted-Pair-Kabeln wie UTP (Unshielded Twisted Pair) oder STP (Shielded Twisted Pair) montiert. Jeder Stecker hat 8 Pins, die jeweils mit einem der 8 farbigen Innenadern verbunden sind. Die Anordnung dieser Adernfarben ist nicht willkürlich. Internationale Standards regeln sie, nämlich T-568A und T-568B.

RJ45-Pinbelegungsstandards: T-568A vs T-568B

Die Verkabelung eines RJ45-Steckers folgt den von der Telecommunications Industry Association (TIA/EIA) festgelegten Standards. Die beiden gebräuchlichsten Standards sind T-568A und T-568B. Ihr Hauptunterschied liegt in der Reihenfolge der grünen und orangen Adernpaare.

Diagramm und Farbsequenz für den RJ45 Pinbelegungsstandard T-568A
Pinbelegungsstandard T-568A: Beachten Sie die Reihenfolge der weiß-grünen und grünen Adern an Pin 1 & 2.
Diagramm und Farbsequenz für den RJ45 Pinbelegungsstandard T-568B
Pinbelegungsstandard T-568B: Beachten Sie die Reihenfolge der weiß-orangen und orangen Adern an Pin 1 & 2. Dieser Standard ist in vielen Regionen beliebter.

Der aktualisierte TIA/EIA 568-B-Standard (einschließlich Revisionen wie 568-B.2-1) ist heute dominanter, insbesondere für Neuinstallationen, und unterstützt die Leistung höherer Kabelkategorien wie Cat 6, Cat 6A und sogar Cat 8, die weiterhin die RJ45-Schnittstelle verwenden. Die Standardauswahl muss im gesamten Netzwerk konsistent sein, um optimale Leistung zu gewährleisten.

Ethernet-Kabeltypen basierend auf der RJ45-Konfiguration

Basierend auf der Adernkonfiguration an beiden Enden des RJ45-Steckers werden Ethernet-Kabel in zwei Haupttypen unterteilt: Durchgangskabel (Straight-Through) und Crossover-Kabel. Dies zu verstehen ist entscheidend, um Verbindungsfehler zu vermeiden.

Durchgangskabel (Patchkabel)

Ein Durchgangskabel verwendet am beiden Enden den gleichen Verkabelungsstandard, entweder komplett T-568A oder komplett T-568B. Dieses Kabel wird verwendet, um Geräte unterschiedlichen Typs zu verbinden.

  • Anwendungsbeispiel: Computer zu Switch/Router, Drucker zu Switch, Access Point zu Router.
  • Dieser Kabeltyp ist der auf dem Markt am häufigsten anzutreffende und wird in fast allen grundlegenden Netzwerkinstallationen verwendet.
Illustration eines RJ45 Ethernet-Durchgangskabels mit identischer Verkabelung an beiden Enden
Durchgangskabel verwendet identische Verkabelungsstandards an beiden RJ45-Enden.

Crossover-Kabel

Ein Crossover-Kabel verwendet an jedem Ende unterschiedliche Verkabelungsstandards. Ein Ende verwendet T-568A und das andere Ende T-568B. Dieses Kabel ist dafür ausgelegt, Geräte des gleichen Typs direkt zu verbinden.

  • Früheres Anwendungsbeispiel: Computer zu Computer, Switch zu Switch ohne Uplink-Port, Hub zu Hub.
  • Wichtiger Hinweis: Mit moderner Ethernet-Technologie wie Auto-MDIX (Automatic Medium-Dependent Interface Crossover) hat der Bedarf an Crossover-Kabeln abgenommen. Dennoch ist das Verständnis dieses Konzepts wichtig für die Fehlerbehebung.
Illustration eines RJ45 Ethernet-Crossover-Kabels mit T568A- und T568B-Verkabelung
Crossover-Kabel verwendet T568A an einem Ende und T568B am anderen.

Theorie und Anwendung in modernen Netzwerken

Diagramm der RJ45-Kabelsystemtheorie für Durchgangs- und Crossover-Kabel
Theoretisches Diagramm, wie Durchgangs- und Crossover-Kabel die TX- (Senden) und RX- (Empfangen) Pins verbinden.

Das Grundprinzip der Kabelkonfiguration besteht darin, sicherzustellen, dass sich der Sendepin (TX) eines Geräts mit dem Empfangspin (RX) des anderen verbindet. Durchgangskabel erreichen dies, weil die Elektronik im Switch/Router die „Kreuzung“ intern vornimmt. Crossover-Kabel führen diese „Kreuzung“ dagegen physisch innerhalb des Kabels durch.

Beachten Sie, dass die Pins 4, 5, 7 und 8 (blaue und braune Adern) im grundlegenden RJ45-Standard für 10/100 Mbps Ethernet (Fast Ethernet) nicht für die Datenübertragung verwendet werden. Bei Gigabit-Ethernet (1000BASE-T) und höheren Standards werden jedoch alle vier Adernpaare (8 Adern) gleichzeitig verwendet, um viel höhere Datenübertragungsraten zu erreichen. Daher sind Kabel hoher Kategorie (mindestens Cat 5e) und eine präzise RJ45-Belegung der Schlüssel zur Leistungsfähigkeit moderner Netzwerke.

Indem Sie die Feinheiten des RJ45-Steckers, der Pinbelegungsstandards und der Kabeltypen verstehen, können Sie kabelgebundene Ethernet-Netzwerke – von komplexen Bürokonfigurationen und Serverinfrastrukturen bis hin zu Latenz-optimierten Gaming-Netzwerken – sicher und präzise entwerfen, aufbauen und Fehler beheben.
