So beheben Sie Port-Flapping bei Cisco-Switches

Port-Flapping ist eine Situation, in der ein Port an einem Switch seinen Status für kurze Zeit zwischen “hoch” und “runter” ändert. Port-Flattern wird in der Regel durch beschädigte, nicht passende oder nicht standardmäßige Kabel, problematische SFP-Module (Small Form-factor Pluggable) oder andere Probleme bei der Link-Synchronisierung verursacht.

Das Flattern des Ports kann je nach Ursache und Art des betroffenen Switches vorübergehend oder dauerhaft sein. Port-Flapping kann sich auf die Netzwerkverfügbarkeit und -leistung auswirken, da Switches die MAC-Adresse, die dem Flapping-Port zugeordnet ist, ständig lernen und entfernen müssen.

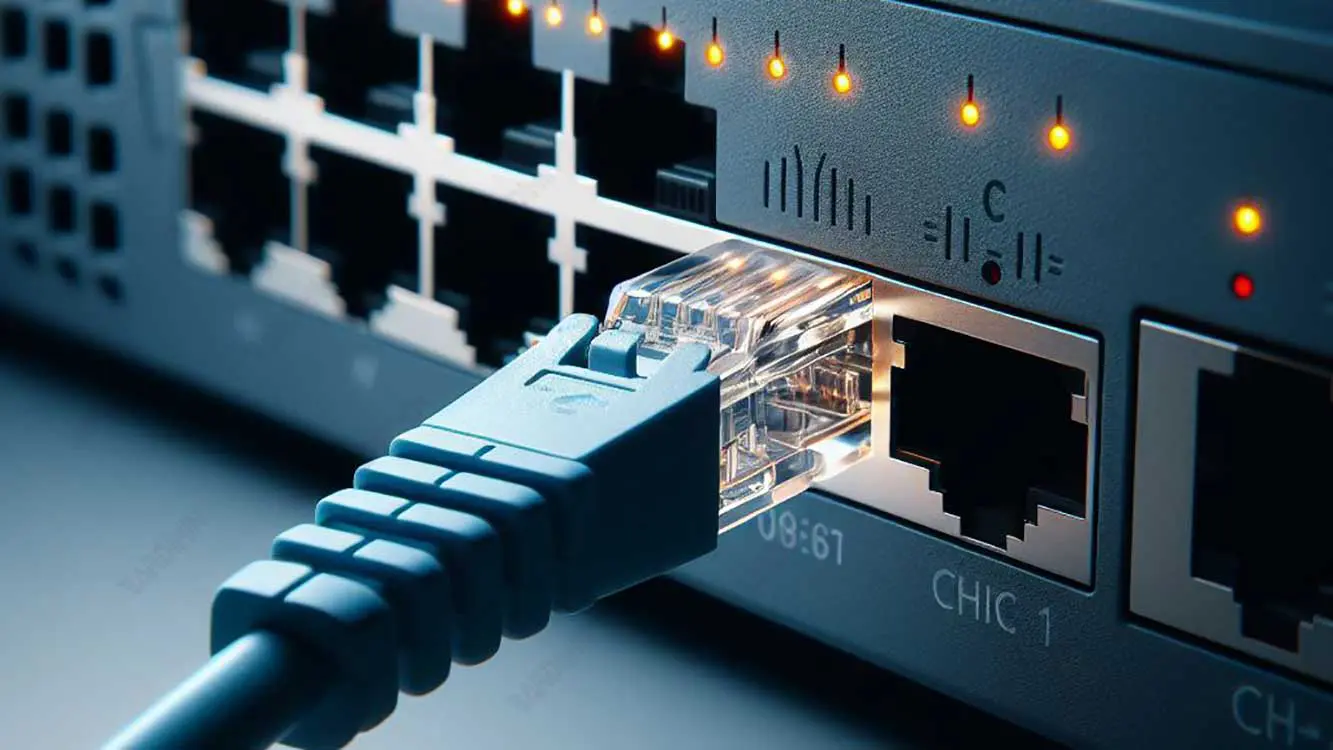

switch port

So lösen Sie das Flattern von Anschlüssen

Um das Flattern des Ports zu beheben, besteht der erste Schritt darin, den Port zu identifizieren, der flattert, und die damit verbundene MAC-Adresse. Dies kann durch einen Blick auf die Protokollmeldung auf dem Switch erfolgen, die in der Regel Informationen wie die folgenden enthält:

%SW_MATM-4-MACFLAP_NOTIF: Host 0011.002.034 in vlan 2 is flapping between port Gi0/1 and port Gi0/2

Die Protokollmeldung zeigt an, dass die MAC-Adresse 0011.0022.0034 auf VLAN 2 ein Flattern zwischen Port Gi0/1 und Port Gi0/2 erkannt hat. Der nächste Schritt besteht darin, diese MAC-Adresse zum Endgerät zurückzuverfolgen und die beteiligten Kabel, SFP-Module und Port-Konfigurationen zu untersuchen. Einige Dinge, die Sie beachten sollten, sind:

  • Stellen Sie sicher, dass die verwendeten Kabel den Standards und Spezifikationen des Switches entsprechen und dass keine physischen Schäden oder lose Verbindungen vorhanden sind. Ersetzen Sie ggf. das Kabel durch ein neues und führen Sie einen Kabeltest durch.
  • Stellen Sie sicher, dass das verwendete SFP-Modul mit den angeschlossenen Switches und Ports kompatibel ist und dass keine Beschädigungen oder Staub die Verbindung stören. Reinigen Sie ggf. das SFP-Modul oder ersetzen Sie es durch ein neues.
  • Stellen Sie sicher, dass die Konfiguration der beteiligten Ports den Anforderungen des Netzwerks entspricht und dass keine Fehler oder Inkonsistenzen auftreten. Einige Aspekte der Konfiguration, die überprüft werden müssen, sind Port-Modus (Zugriff, Trunk oder Hybrid), Port-Geschwindigkeit und Duplex, Auto-Negotiate-Funktion, Energiesparfunktion und Spanning-Tree-Funktion.
  • Stellen Sie sicher, dass es keine anderen Netzwerkprobleme gibt, die das Flattern von Ports verursachen könnten, z. B. Schleifen, Broadcast-Storms oder MAC-Spoofing-Angriffe. Verwenden Sie Netzwerküberwachungs- und Analysetools, um solche Probleme zu identifizieren und zu isolieren.

MAC-Flattern

MAC-Flapping ist eine Situation, in der eine MAC-Adresse von zwei oder mehr Ports auf einem Switch im selben VLAN gelernt wird und der zuletzt gelernte MAC-Adresseintrag den vorherigen ersetzt. MAC-Flattern wird in der Regel durch zwei Geräte verursacht, die aufgrund eines Werksfehlers dieselbe MAC-Adresse haben, oder durch MAC-Adresstabellen-Poisoning-Angriffe, die darauf abzielen, Switches zu stören, indem gefälschte Pakete mit unterschiedlichen MAC-Adressen gesendet werden. MAC-Flapping kann dazu führen, dass Switches Pakete an den falschen Port oder sogar an alle Ports im selben VLAN senden, was zu Verbindungs- und Netzwerksicherheitsproblemen führt.

So lösen Sie MAC-Flattern

Um das Flattern der MAC zu beheben, besteht der erste Schritt darin, die MAC-Adresse und die beteiligten Ports zu identifizieren. Dies kann durch einen Blick auf die Protokollmeldung auf dem Switch erfolgen, die in der Regel Informationen wie die folgenden enthält:

%SW_MATM-4-MACFLAP_NOTIF: Host 0011.002.034 in vlan 2 is flapping between port Gi0/1 and port Gi0/2

Die Protokollmeldung zeigt an, dass die MAC-Adresse 0011.0022.0034 auf VLAN 2 ein Flattern zwischen Port Gi0/1 und Port Gi0/2 erkannt hat. Der nächste Schritt besteht darin, diese MAC-Adresse zum Endgerät zurückzuverfolgen und zu überprüfen, ob Geräte dieselbe MAC-Adresse haben oder ob ein Netzwerkangriff vorliegt. Einige Dinge, die Sie beachten sollten, sind:

  • Stellen Sie sicher, dass keine zwei Geräte dieselbe MAC-Adresse im selben VLAN haben, da dies zu Konflikten und Flattern führen kann. Ändern Sie ggf. die MAC-Adresse eines Geräts, um es eindeutig und nicht mit dem anderen identisch zu machen.
  • Stellen Sie sicher, dass kein Angriff auf MAC-Adresstabellen-Poisoning im Gange ist, was durch das Senden gefälschter Pakete mit unterschiedlichen MAC-Adressen an den Switch erfolgen kann. Verwenden Sie ggf. die Sicherheitsfunktionen des Switches, um solche Angriffe zu verhindern und zu erkennen, z. B. Portsicherheit, MAC-Adressfilterung, dynamische ARP-Inspektion oder DHCP-Snooping.
  • Stellen Sie sicher, dass es keine Schleifen oder Broadcast-Storms gibt, die dazu führen könnten, dass der Switch Pakete mit derselben MAC-Adresse von verschiedenen Ports empfängt. Falls vorhanden, verwenden Sie die Spanning-Tree-Funktion, um Schleifen zu verhindern und aufzulösen, und verwenden Sie die Sturmsteuerungsfunktion, um Broadcast-Stürme zu verhindern und aufzulösen.

VLAN-Flattern

VLAN-Flapping ist eine Situation, in der ein VLAN für kurze Zeit im Status zwischen “hoch” und “runter” schwankt. VLAN-Flapping wird in der Regel durch eine falsche oder inkonsistente Konfiguration der in einem VLAN-Netzwerk angeschlossenen Switches oder durch ein Spanning-Tree-Problem verursacht, das dazu führt, dass sich der Status der Ports, die das VLAN tragen, ändert. VLAN-Flapping kann zu Verbindungsunterbrechungen und Netzwerkleistung führen, da Switches die Routing- und Weiterleitungstabellen, die diesen VLANs zugeordnet sind, ständig ändern müssen.

So lösen Sie VLAN-Flattern

Um das Flattern von VLANs zu beheben, besteht der erste Schritt darin, das flatternde VLAN und die beteiligten Switches zu identifizieren. Dies kann durch einen Blick auf die Protokollmeldung auf dem Switch erfolgen, die in der Regel Informationen wie die folgenden enthält:

%SW_VLAN-6-VLAN_UPDOWN: VLAN 2 changed state to up

%SW_VLAN-6-VLAN_UPDOWN: VLAN 2 changed state to down

Die Protokollmeldung zeigt an, dass VLAN 2 zwischen Hoch- und Abwärtspotenzial schwankt. Der nächste Schritt besteht darin, die VLAN-Konfiguration und den Spanning-Baum auf den mit dem VLAN-Netzwerk verbundenen Switches zu verfolgen und auf Fehler oder Inkonsistenzen zu überprüfen. Einige Dinge, die Sie beachten sollten, sind:

  • Stellen Sie sicher, dass die VLAN-Konfiguration auf den angeschlossenen Switches den Netzwerkanforderungen entspricht und keine Fehler oder Inkonsistenzen aufweist. Einige Aspekte der Konfiguration, die überprüft werden müssen, sind die VLAN-Nummer, der VLAN-Name, die im VLAN enthaltenen Ports, der Trunking-Modus und das native VLAN.
  • Stellen Sie sicher, dass die Spanning-Tree-Konfiguration auf den angeschlossenen Switches den Netzwerkanforderungen entspricht und keine Fehler oder Inkonsistenzen aufweist. Einige Aspekte der Konfiguration, die überprüft werden müssen, sind der Spann-Tree-Modus, die Switch-Priorität, die Port-Priorität, die Port-Kosten und Spanning-Tree-Funktionen wie Portfast, Root-Guard und Loop-Guard.
  • Stellen Sie sicher, dass es keine Schleifen oder Broadcast-Storms gibt, die zu VLAN-Flattern führen könnten, da dies dazu führen kann, dass der Switch Pakete mit derselben VLAN-ID von verschiedenen Ports empfängt. Falls vorhanden, verwenden Sie die Spanning-Tree-Funktion, um Schleifen zu verhindern und aufzulösen, und verwenden Sie die Sturmsteuerungsfunktion, um Broadcast-Stürme zu verhindern und aufzulösen.

Schlussfolgerung

Flapping ist ein Netzwerkphänomen, das auftritt, wenn eine Adresse, ein Port oder ein Pfad für kurze Zeit ihren Status zwischen aktiv und inaktiv ändert. Flattern kann durch eine Vielzahl von Faktoren verursacht werden, z. B. durch beschädigte Kabel, problematische Geräte, falsche Konfigurationen oder Netzwerkangriffe. Flapping kann auf verschiedenen Netzwerkebenen auftreten, z. B. Port-Flapping, MAC-Flapping oder VLAN-Flapping.

Flapping kann sich auf die Netzwerkverfügbarkeit und -leistung auswirken, da Switches ständig MAC-Adressen lernen und entfernen, Routing- und Weiterleitungstabellen ändern und Pakete an den falschen Port oder alle Ports im selben VLAN senden müssen. Um Flapping zu bekämpfen, besteht der erste Schritt darin, die Adresse, den Port oder das VLAN, die flattert, und die beteiligten Switches zu identifizieren.

Der nächste Schritt besteht darin, die Ursache des Flatterns zu ermitteln und Kabel, SFP-Module, Port-Konfiguration, VLAN-Konfiguration, Spanning-Tree-Konfiguration und andere Netzwerkprobleme zu untersuchen, die Flattern verursachen können. Der letzte Schritt besteht darin, das Flattern zu beheben, indem problematische Kabel, SFP-Module oder Geräte ausgetauscht oder repariert, Ports, VLAN- oder Spanning-Tree-Konfigurationen geändert oder entzerrt werden und Sicherheitsfunktionen oder Netzwerkkontrollen verwendet werden, um Angriffe oder Stürme, die Flattern verursachen können, zu verhindern und zu erkennen.
